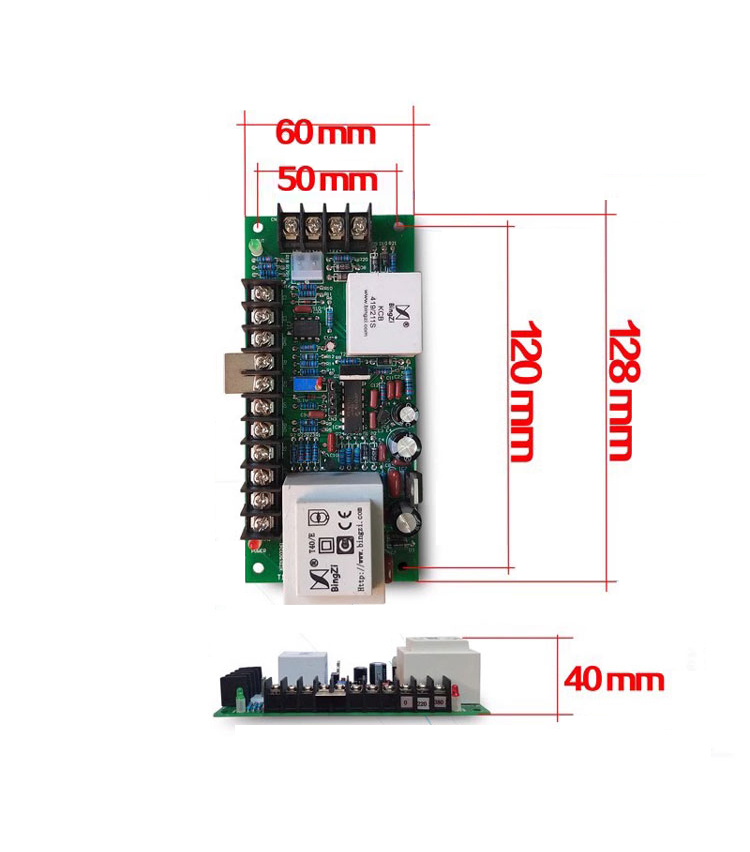

PAC15P 采用全數字化電路設計，并且單相 220V/380VAC 通用。其調壓采用移相控制方式，調功有定周期調功和變周期調功兩種方式。其功能包括：上電緩起動、緩關斷、散熱器超溫檢測保護等功能。其特點：體積小，輸出起控點低、電源頻率適應范圍寬（可用于發電機電源），外形美觀，是一款經濟型單相觸發板。
| 1 |
負載電源 |
單相 220、380V AC ±10% 50HZ |
|||||||||||||||||||||||||||
| 2 |
控制板電源與功耗 |
220 或 380V AC ±10% 50HZ 通用, 功耗：2W 最大 |
|||||||||||||||||||||||||||
| 3 |
控制輸入 |
4~20mA DC 輸入, 接收阻抗 120Ω ；（默認輸入信號） 0~5V DC 輸入, 輸入電阻 > 20KΩ （定貨時需說明） 0~10V DC 輸入, 輸入電阻>20KΩ （訂貨聲明） |
|||||||||||||||||||||||||||
| 4 |
LED 狀態顯示
|
||||||||||||||||||||||||||||
| 5 |
控制方式 |
調相控制：連續調壓 ；調功控制：阻性過零調功，感性特殊調功 單相全控整流；單相半波整流。 |
|||||||||||||||||||||||||||
| 6 |
調節輸出分辨率 |
調相 0.2°；調功 20ms |
|||||||||||||||||||||||||||
| 7 |
移相范圍 |
0～175° |
|||||||||||||||||||||||||||
| 8 |
驅動輸出 |
可變寬度脈沖：8°~ 120° 觸發可控硅模塊：驅動電流 300mA |
|||||||||||||||||||||||||||
| 9 |
手動方式 |
外接 10KΩ 2W 電位器調整 |
|||||||||||||||||||||||||||
| 10 |
軟啟動軟關斷時間 |
相角控制時，固定 15 秒 |
|||||||||||||||||||||||||||
| 11 |
散熱器超溫保護 |
75℃溫度開關 |
|||||||||||||||||||||||||||
| 12 |
起動/停止開關 |
外接開關 |
|||||||||||||||||||||||||||
| 13 |
調功/調壓切換(選件) |
外接開關 |
|||||||||||||||||||||||||||
| 14 |
工作環境 |
溫度范圍：-10~+40℃ 濕度范圍：90% RH 最大，無結露；海拔高度：2000 m 以下 |
|||||||||||||||||||||||||||
| 15 |
存儲溫度 |
-10 ~ +50℃ |
|||||||||||||||||||||||||||
| 16 |
其它要求 |
通風良好，不受日光直射或熱輻射，無腐蝕性、可燃性氣體 |
|||||||||||||||||||||||||||
| 17 |
絕緣電阻 |
模塊輸出端與外殼，2000VDC/1 分鐘 控制板電源端與外殼，2000VDC/1 分鐘 |
|||||||||||||||||||||||||||
