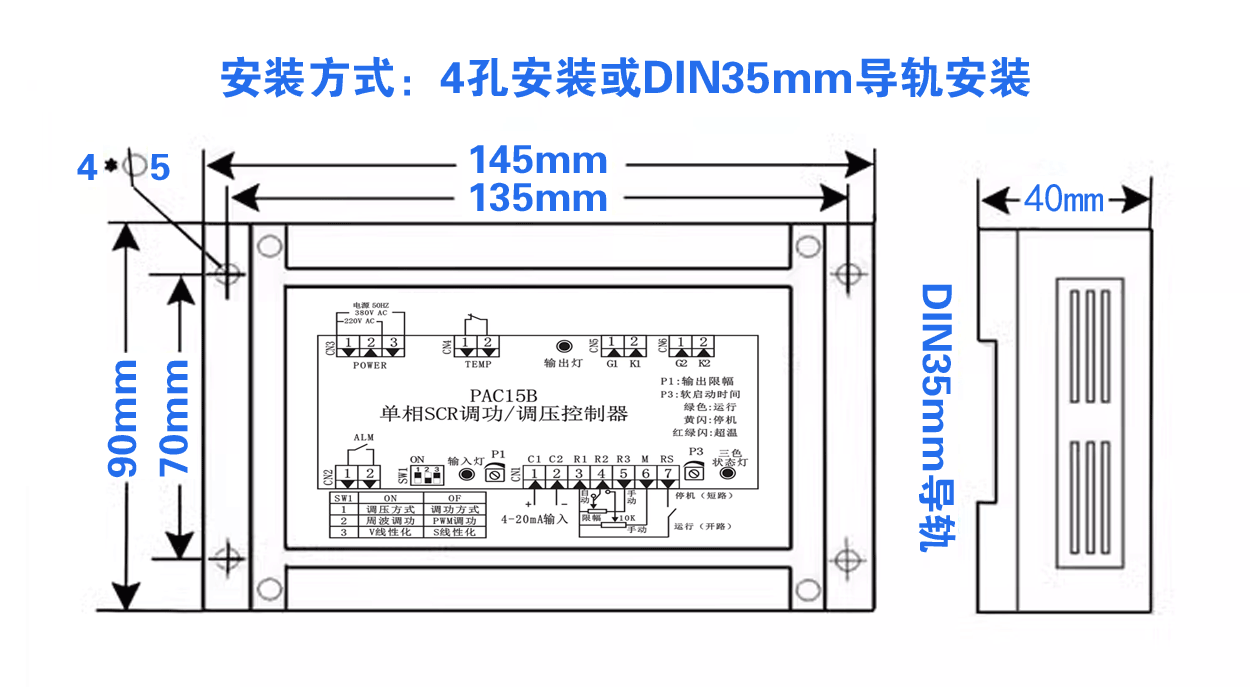

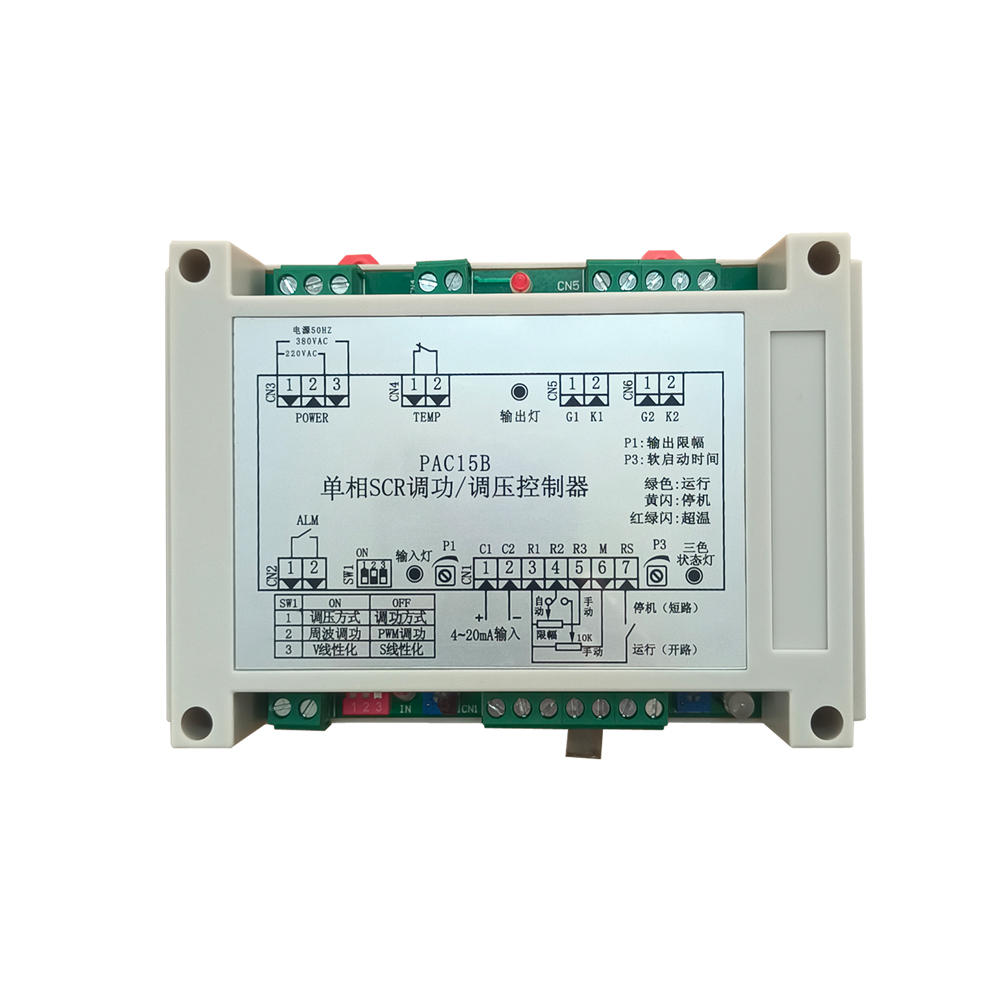

1

電流容量

25A,50A，60A，80A，90A，115A，140A，160A,190A,250A,320A,400A AC

2

控制板電源與功耗

電源：單相220V 雙相380V AC 50HZ, 要求與負載電源同相位

功耗：5W最大

3

控制輸入

4～20mA 或者0-10V DC輸入, 接收阻抗100Ω

4

LED狀態顯示燈

輸入指示LED燈(1支)：紅色

三色狀態LED燈(1支)：綠色，運行（有輸出）

            黃色閃爍，停機（無輸出）

             紅綠閃爍，散熱器超溫報警（無輸出）

5

控制方式

調相控制：連續調壓

調功控制：阻性周波過零調功

6

調節輸出分辨率

調相0.2°,調功 20ms

7

移相范圍

0～175°,星型負載（中心點接地）

0～150°,三角型負載或星型負載（中心點不接地）

8

驅動輸出

配單硅反并聯式可控硅模塊可變寬度脈沖：8°~120°

電壓：5V     電流：100mA最大

9

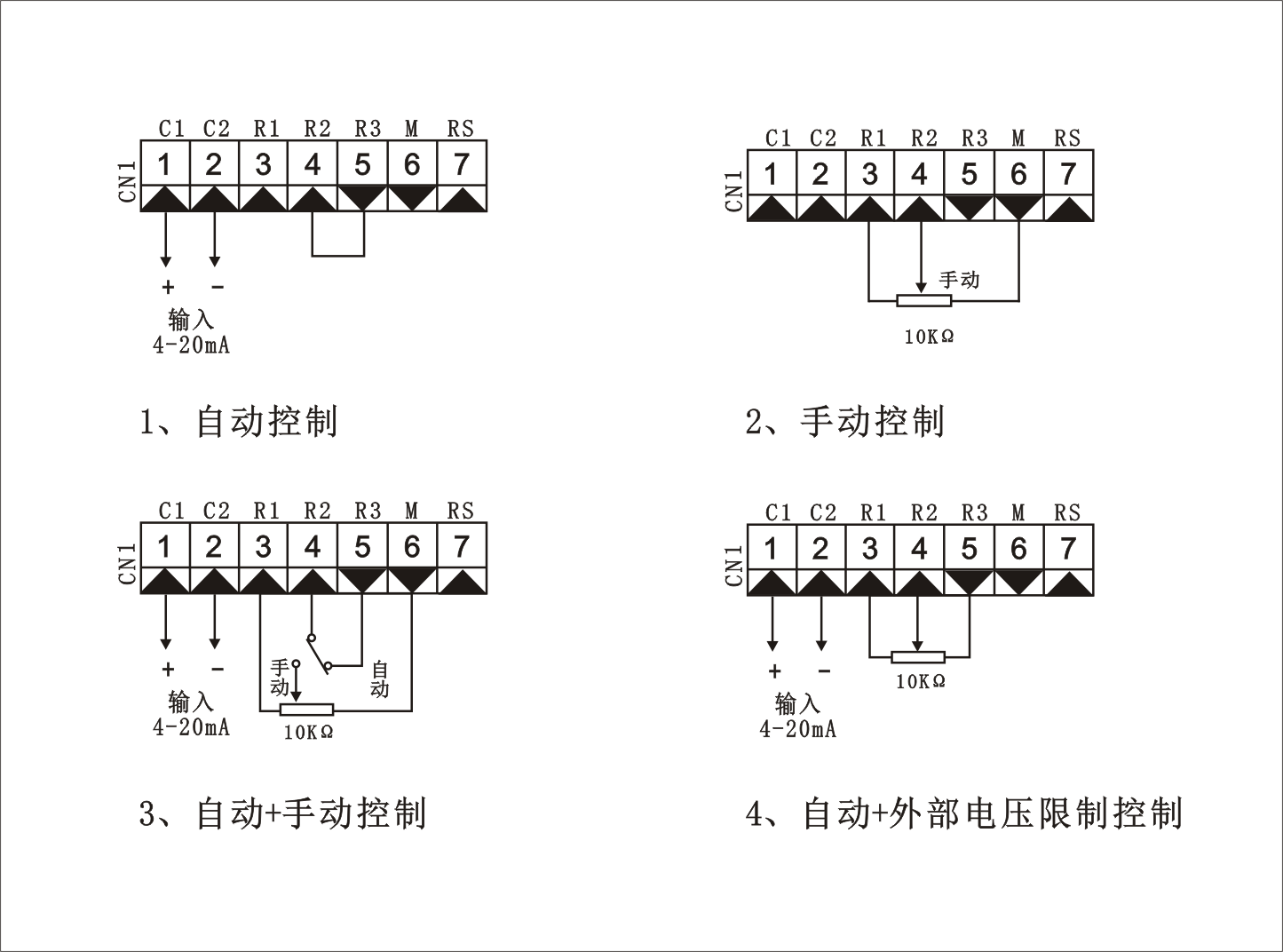

手動方式

外接10KΩ電位器調整

10

緩啟動時間

調相控制時，P3電位器調整。調整范圍：0.2~120秒

11

緩關斷時間

調相控制時，10秒固定

12

電壓限制

板內P1電位器或外接10KΩ電位器調整。調整范圍：0~100%

13

散熱器超溫保護

80℃溫度開關，常閉接點       動作時間：< 20ms

14

報警輸出

當散熱器超溫時動作

規格：1個常開接點，1A 250V AC 純阻

輸出端子：CN2-1、CN2-2

15

急停

報警動作時，控制輸出急停

動作時間：< 20ms

解除: 溫度下來后自動恢復工作

16

啟動/停止開關

（外接開關）

R1端：CN1-3端子，RS端：CN1-7端子

R1 - RS端：無電壓接點輸入

短路：緩關斷, 開路：緩啟動

17

調功/調壓切換

(SW1-1撥碼開關)

SW1-1=ON， 調壓（出廠設置）

SW1-1=OFF，周波調功
